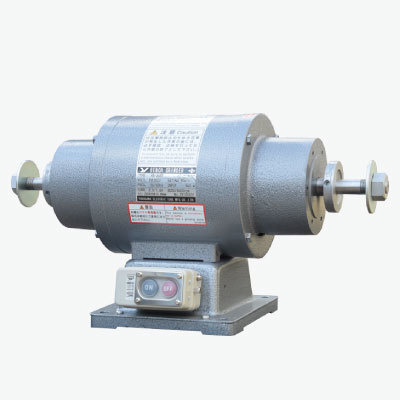

バフグラインダー
B シリーズ
高耐久&高い作業性
国内安全規格を厳守した設計
60年以上の実績を支える徹底した品質管理
用途に合わせた2タイプ
0.75kW以上に高速型・低速型の2タイプ
(高速型は型式末尾に"H")
お客様の取付バフや作業内容に合わせ、最適な機種を選定可能

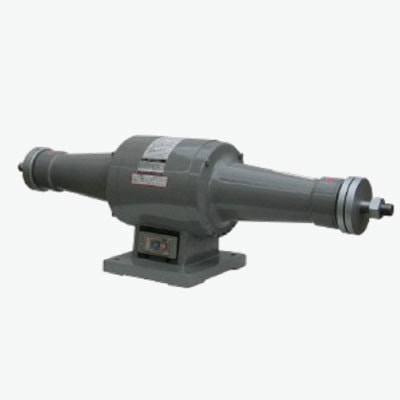

長尺スパン仕様
高作業性・高耐久性を実現するダブルベアリング方式を採用

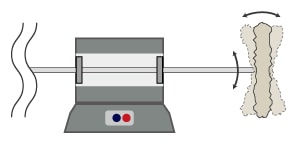

【一般品】
シャフト露出で、先端の振動や負荷がより増幅したり、モータに負荷

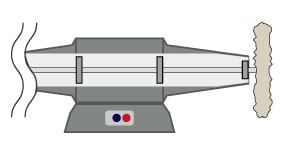

【ダブルベアリング方式】
先端の振動や負荷がモータ側に影響しにくく、研磨時の振動も軽減
型式 | B205S | B205T | B255T | B255TH (高速型) |
B305T | B305TH (高速型) |
出力(kW) | 0.4 | 0.75 | 1.5 | |||
電源電圧(V) | 1Φ100 | 3Φ200 | 3Φ200 | 3Φ200 | ||
定格電流値(A) [50/60Hz] |
6.8/6.2 | 2.0/1.8 | 3.9/3.6 | 3.6/3.5 | 6.8/6.5 | 6.4/6.2 |
回転数(min-1) [50/60Hz] |
3000/3600 | 1500/1800 | 3000/3600 | 1500/1800 | 3000/3600 | |
バフ寸法(mm) [Φバフ径×厚み×Φ穴径] |
Φ205×35×Φ15.88 | Φ255×38×Φ19.05 | Φ305×44×Φ25.4 | |||
質量(kg) | 32 | 45 | 67 | |||
図面ダウンロード |
※電源コード…【単相】2芯×2mプラグ付【三相】3芯×0.2m先端圧着端子

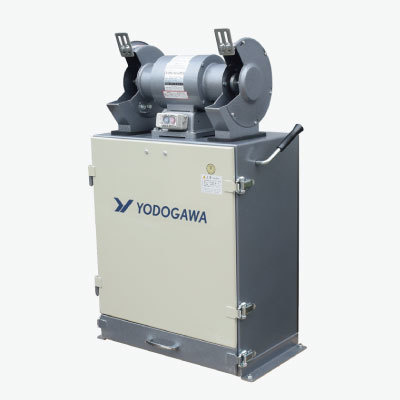

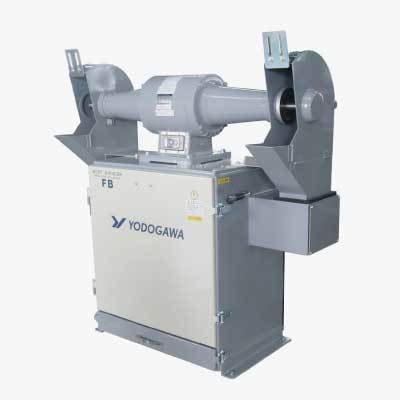

集塵装置付き
バフグラインダー
FB シリーズ
粉じん障害防止規則への対応
作業開口部制御風速5m以上(新品時)
申請に必要な摘要書を全機種でご用意
用途に合わせた2タイプ
0.75kW以上に高速型・低速型の2タイプ
(高速型は型式末尾に"H")
お客様の取付バフや作業内容に合わせ、最適な機種を選定可能
高性能な集塵装置
後部へのモータ突出も無く省スペース
高性能フィルター搭載(5μm以上99.9%捕集)
簡単操作&簡単メンテナンス
設置はアンカー固定のみ
操作やダスト処理は機体前面に集約
各種特注対応
水受け、アイシールド、船金具やパイロットランプなどの取付可
更なる安全対策
回転表示灯、キースイッチ、パドロックカバーなども対応可能(要お打ち合わせ)
型式 | FB-8S | FB-8T | FB-10T | FB-10TH (高速型) |
FB-12T | FB-12TH (高速型) |
|
電源電圧(V) | 1Φ100 | 3Φ200 | 3Φ200 | 3Φ200 | |||
定格電流値(A) [50/60Hz] |
13.8/12.7 | 4.0/3.7 | 7.5/7.1 | 7.2/7.0 | 10.4/10.0 | 10.0/9.7 | |
グラインダ部 | バフ寸法(mm) [Φバフ径×厚み×Φ穴径] |
Φ150×16×Φ12.70 | Φ205×19×Φ15.88 | Φ255×25×Φ19.05 | |||
回転数(min-1) [50/60Hz] |
3000/3600 | 1500/1800 | 3000/3600 | 1500/1800 | 3000/3600 | ||
出力(kW) | 0.4 | 0.75 | 1.5 | ||||
集塵機部 | 出力(kW) | 0.4 | 0.75 | 0.75 | |||
開口部制御風速(m/s) | 5m/s以上 | ||||||
質量(kg) | 98 | 129 | 151 | ||||
図面ダウンロード |
全機種ご注文時に周波数をご指定下さい。50/60Hz専用機となります。
※電源コード…【単相】2芯×2mプラグ付【三相】4芯×0.2m先端圧着端子
